• 0 Votes 1468 閲覧数


    1.Tr-cd:SICF

    以下のICFサービスをそれぞれ有効化します。

    WDA関連

    /default_host/sap/bc/webdynpro/default_host/sap/public/bc/ur/default_host/sap/public/bc/icons/default_host/sap/public/bc/icons_rtl/default_host/sap/public/bc/webicons/default_host/sap/public/bc/pictograms/default_host/sap/public/bc/webdynpro/*

    SOAManager関連

    /default_host/sap/bc/soap /default_host/sap/bc/srt/default_host/sap/bc/srt/rfc/sap/default_host/sap/bc/webdynpro/sap /default_host/sap/bc/webdynpro/sap/appl_soap_management

    2.Tr-cd:SMICM

    ICMのサービスが有効になってないといけない、デフォルトで有効になっているはずですが、念のため確認します。

    3.Tr-cd:SRT_ADMIN

    技術的セットアップ実行にチェックを入れて実行します。クライアント000とその他設定したいクライアントで実施が必須です)



  • 0 Votes 1219 閲覧数


    アーキテクチャーとは、モノづくりの基本設計や設計思想及びその設計に基づいて作成されたものの構成のことです。 元々建築学の言葉ですが、転じて、IT用語として一般的に用いられるようになりました。情報システム分野には下記のようなアーキテクチャーがよく取り上げられます。

    システムアーキテクチャーソフトウェアアーキテクチャーアプリケーションアーキテクチャーパッケージアーキテクチャー

    NetWeaver ABAPは基本的にSapECCの技術基盤として出荷されるため、SapECCを代表として、NetWeaver ABAPシステムの各アーキテクチャー構成をそれぞれ説明します。

    システムアーキテクチャー

    システムアーキテクチャーはソフトウェア、ハードウェア、ネットワークを含め、情報システム全体の構成を示すものです。システム構成と呼ばれることがよくあります。 システムの構築開発作業を行う場合によく最初から作成されるシステム構成図はシステムアーキテクチャーを示すものだと考えられます。

    SapECCは、導入企業によってシステムアーキテクチャーが異なりますが、殆どはSAP推奨の開発機→検証機→本番機を分離する3システムランドスケープに従っています。SapECCはシステムの稼働だけではなく、開発と検証も対象領域として統合して管理しています。下記はそのイメージ図です。

    ソフトウェアアーキテクチャー

    ソフトウェアアーキテクチャーとは、情報システムにおける各ソフトウェアの構成を示すものです。 情報システム特にWEBベースのシステムのソフトウェアアーキテクチャーは論理的に階層化されたものがおおいです。

    SapECCのソフトウェアアーキテクチャーは、データベース、アプリケーション、プレゼンテーションの3階層のクライアントサーバシステムになっております。以下の図でSapECCのソフトウェアアーキテクチャーを示します。

    アプリケーションサーバ

    NetWeaverアプリケーションサーバは、ABAP環境とJAVA環境の両方をサポートしており、それぞれ利用タイプAS ABAPとAS JAVAとして利用することができます。 以下の図でNetWeaverアプリケーションサーバのアーキテクチャ構成を示します。

    サーバの構造

    以下の図で、ABAPアプリケーションサーバの構造を示します。

    ワークプロセス
    ワークプロセスはアプリケーション(すなわち1つのダイアログステップ) を実行することのできるコンポーネントです。
    J2EEにおいては、アプリケーションサーバの実行スレッドに相当します。  ディスパッチャ
    ディスパッチャは、ダイアログステップに対するリクエストを SAPgui から受け取って、それを空いているワークプロセスに転送します。J2EEにおいては、アプリケーションサーバ:ディスパッチャスレッドに該当します。ゲートウェイ
    ゲートウェイは、ECC通信プロトコル (RFC 、CPI/C) のインタフェースである。ゲートウェイは、同じ ECCシステム内の他のアプリケーションサーバと通信したり、他の R/3 システム、R/2 システム、または非 SAP システムと通信したりすることができます。
    J2EEにおいては、クライアントとアプリケーションサーバとのHTTP通信チャンネルに該当します。ワークプロセス

    以下の図で、ABAPアプリケーションサーバのワークプロセスの種類を示します。

    ダイアログ・ワークプロセス
    ダイアログ・ワークプロセスは、ユーザからのリクエスト(ダイアログステップ実行依頼)を実行します。更新ワークプロセス
    更新ワークプロセスは、データベース更新依頼を実行します。更新依頼は SAP LUW の一部であり、ダイアログワークプロセスの結果として生じたデータベース操作群を 1 つのバックグランド処理用データベースLUW にまとめたものです。バックグランド・ワークプロセス
    バックグランド・ワークプロセスはユーザ・インタラクションなしで実行できるプログラム (バックグランドド・ジョブ) を処理しますスプール・ワークプロセス
    スプール・ワークプロセスは、要求された内容を順次にプリンタなどの出力設備に出力します。スプール・ワークプロセスはアプリケーションサーバ毎に一つのみ存在します。エンキュー・ワークプロセス
    エンキューサーバは、SapECCシステムに一つのみ存在し、アプリケーションサーバ間の処理同期を管理します。

    アプリケーションサーバは、起動する際に、ワークプロセスを必要な数量分全て作成しておきます。何かの処理が実行する必要になるときに、ディスパッチャにより、空いているワークプロセスの中から一つを割り当てられます。処理が終わったら該当ワークプロセスがまた空き状態に戻り、次の割り当てを待ちます。

    SapGUI

    SAPguiは、SapECCシステムをアクセスするためのフロントエンドソフトウェアであり、WebシステムにおけるWebブラウザと同様にThin-Clientの上に動作します。

    SAPguiは、SapECCシステムのアプリケーションサーバである「NetWeaver Applicatiion Server ABAP」と通信し、サーバ上に動作しているABAPプログラムからレスポンスされたプレゼンテーションを表示し、またユーザからの入力を処理し、そのアクションをサーバへリクエストします。

    SAP GUIにも以下の三種類あります。

    SAP GUI for Windows
    Windowsで動くクライアントソフトウェア。SAP GUI for Java
    Java環境で動くクライアントソフトウェア。SAP GUI for HTML
    HTMLでアプレットとして動く

    一番一般的なのは「SAP GUI for Windows」です。

    メニュー

    SAPgui画面のメニューは大体下記のようなものから構成されます。

    システム固有システムメニュー
    セッション開始やユーザ設定、ログオフといった、システム全体に影響する機能が含められますヘルプ
    さまざまな形式のオンラインヘルプが提供されますアプリケーション共通オブジェクト
    品目など、通常は現在作業中のオブジェクト名をとって名付けられます。照会、変更、印刷、または終了など、オブジェクト全体に影響する機能が含まれます編集
    選択、編集、コピーなど、現在のオブジェクトの構成要素を編集することができます。ジャンプ:     現在のタスクと関連する他の画面に直接移動することができます。アプリケーション固有
    実行中アプリケーション固有の機能が含められるメニューです。ツールバー

    アイコン機能説明A入力画面で選択または入力したデータのチェックを行います。 Enterキーと同じ機能。Bコマンドフィールド トランザクションコードを入力することで直接目的の画面を開くことができます。なお以下のコードをトランザクションコードの前に入力した場合、/O  -新規ウィンドウで目的画面を開くことが可能。/N  -同一ウィンドウで目的の画面へ遷移することが可能。C保存作業を保存します。メニューの保存と同じ機能。D前画面データのチェックを行い、前画面に戻ります。E終了前画面に戻ります。(注)ボタン押下時に画面チェックが行われます。画面チェックにかかると、正常値へ訂正するか、中止ボタンをクリックしないと画面を閉じることができません。F中止データのチェックを行わず、作業を終了し前画面に戻ります。  ※ボタン押下時に画面チェックは行いません。G印刷データを印刷します。H検索データを検索します。I検索続行データを検索します。データ検索後は、次検索ボタンとなります。J第一ページ画面の表示が1ページを超過する場合に使用します。第1ページにスクロールします。K前ページ画面の表示が1ページを超過する場合に使用します。前ページにスクロールします。L次ページ画面の表示が1ページを超過する場合に使用します。次ページにスクロールします。M最終ページ画面の表示が1ページを超過する場合に使用します。最終ページにスクロールします。Nセッション開始別ウィンドウで新規に画面を開く場合に使用します。(注)新規画面では「SAP Easy Access」画面が表示されます。(注)複数画面で処理中に右上  をクリックすると、確認メッセージなしにセッションが終了されます。ステータスバー

    処理の状態やエラーメッセージ等が表示されます

    アプリケーションアーキテクチャー

    アプリケーション・アーキテクチャーとは、情報システムにおいてエンドユーザが利用する各アプリケーションの設計思想やその構成のことです。下記のようなアプリケーション・アーキテクチャーがよく見られます。

    クライアント/サーバアーキテクチャ
    アプリケーションは論理的にクライアント側とサーバ側と2階層に分割して実装されます。3層アーキテクチャー
    アプリケーションはプレゼンテーション層、ビジネスロジック層、データ層の3階層に分割して実装されます。
    3層アーキテクチャーの基本原則として、プレゼンテーション層は決してデータ層と直接通信しない。つまり、全ての通信は必ずビジネス・ロジック層を通ることになります。WEBシステムを構築する際に、WEBプラットフォームの特性からこの3層アーキテクチャーが採用されるのはほとんどです。MVCアーキテクチャー
    MVCはプログラムを3つの要素、Model(モデル)、View(ビュー)、Controller(コントローラ)に分割して実装する設計思想であり、場所によってMVCアーキテクチャとも呼ばれていますが、ユーザインタフェースにおける画面上のコンポーネントの管理方法を表しているだけのため、、厳密に言うとアプリケーションアーキテクチャーと言えないと思わられます。MVC に基づくコンポーネントは、三層アーキテクチャのアプリケーションでもよく使われます。

    SapECCのアプリケーションアーキテクチャーもソフトウェアアーキテクチャーに合わせて、プレゼンテーション→アプリケーション→データベースの3階層から構成されています。

    プレゼンテーション:DynproやWebDynproアプリケーション:ABAP(汎用モジュールなど)、Javaデータベース: 各テーブル、ビュー等


  • 0 Votes 163 閲覧数


    ABAPアプリケーションは、ABAPプラットフォームに動作する機能を表します。ABAPアプリケーションは作業の実行単位であり、フォアグラウンドのダイアログ実行でもバックグランドのバッチ実行でも可能です。

    アプリケーションとプログラム

    ABAPではアプリケーションは公式的にトランザクションと呼んでおり、リポジトリオブジェクトとして、トランザクションコードにより識別して起動されます。 一方、ABAPプログラムは実行可能なコードが含められるリポジトリオブジェクトであり、その中に、タイプ1(レポートプログラム)、タイプM(ダイアログプログラム)、タイプP(汎用グループ)はトランザクションに割り当てることができます。トランザクションに割り当てる時に、トランザクション起動時に実行されるプログラムのエントリが指定されます。

    アプリケーションの実行

    SapECCシステムは、基幹業務向けのERPパッケージソフトウェアであるため、殆どダイアログ実行型アプリケーションから構成されますが、運用によっては、一部の対話型アプリケーションもバッチ実行型に変更して、タイマなどのトリガーにより、バックグラウンドでで実行させることができます。

    ABAPアプリケーションは、ダイアログ実行かバッチ実行かに問わず、すべてAS APAPのワークプロセスに対して、 AS APAP内で実行されます。 以下の図で、アプリケーションのダイアログ実行イメージを示します。

    アプリケーションのセッション管理メインセッション

    サーバへログインすると、ユーザに1 つの 「SAPguiセッション」が開かれます。また、ユーザが同時に最大6つのウィンドウを開くことができます。これらのウィンドウはそれぞれ、アプリケーションサーバ上で共有メモリの専用領域を使用する「メインセッション」に対応しています。図:メインセッション

    メインセッションは一つ以上の内部セッションから構成されます。メインセッションで起動した最初のアプリケーションプログラムによって、メインセッション内の最初の内部セッションが開きます.

    メインセッションで起動された各プログラムは同じSAPメモリを共有しています、つまりSAPメモリを通せば、データの受け渡しが可能です。

    内部セッション

    アプリケーションプログラム(TYPE 1、TYPE M)が呼び出されるたびに、新しい内部セッションが作成されます。 その他プログラムは新しい内部セッションを作成することがなく、必ず呼び出し元のアプリケーションプログラムの内部セッションで動作します。

    図:内部セッション


  • 0 Votes 318 閲覧数


    このトピックでは、NetWeaver ABAP Platformのプレゼンテーション・テクノロジーを説明します。

    画面処理

    ABAPプログラムの画面技術は、後からWEB対応のWebDynproも追加されましたが、従来からDynproを使ってきました。SapECCシステムで利用されている標準画面は、全てDynproで構成されています。 Dynpro画面はSapGUIウィンドウに表示されます。SapGUIは、SapECCシステムへのユーザインタフェースです。SapGUIはABAPアプリケーションサーバと通信し、ABAPアプリケーションからレスポンスされたプレゼンテーションを表示し、またユーザからの入力を処理し、そのアクションをABAPアプリケーションへリクエストします。

    SapGUIウィンドウ

    一般的な SapGUIウィンドウは以下のようなUIパーツから構成されます。

    メニューバーシステム機能バー表題バーアプリケーションバーDynpro領域ステータスバー

    下記の図でSapGUIウィンドウのレイアウト構成を示します。

    Dynproの構成要素

    Dynproは主に、Dynpro属性、画面レイアウト、エレメント一覧、PBO、PAIから構成されます。

    Dynpro属性
    Dynproが持つ基本情報です。Dynpro番号、Dynproタイプ(標準・従属画面・ダイアログボックス・選択画面)、後続Dynproなどがあります。画面レイアウト
    画面のレイアウト情報です。各UIエレメントの位置やサイズを定義します。エレメント一覧
    Dynproが持っている各UIエレメントの詳細です。PBO
    Process Before Output、Dynpro画面が表示される前の処理を行う処理ブロックです。PAI
    Process After Input、Dynpro画面が表示され、ユーザがアクションを行った後の処理を行う処理ブロックです。印刷出力

    NetWearver ABAP Platformは、ABAPアプリケーション内に独自のスプールリングおよび印刷システムを提供しています。これはすべての印刷機能への統一的なインタフェースとなっています。

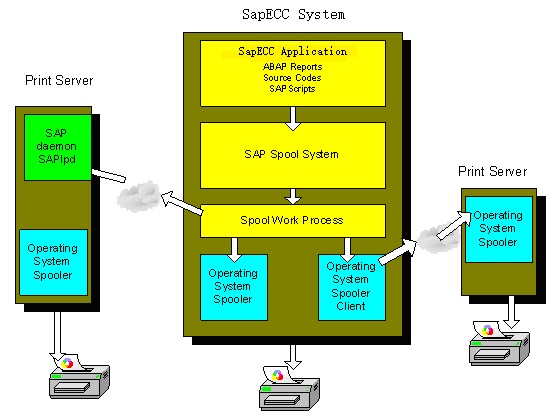

    プリンタとの接続形式

    ABAPアプリケーションとプリンタの接続形式には以下の3つの方法があります。

    アプリケーションサーバのローカル接続 (アクセス方法 L, C)lpd hostを経由したリモート接続 (アクセス方法 U)PC と SAPlpdを経由したリモート接続 (アクセス方法 U or P)

    ABAPアプリケーションのスプール管理は「トランザクションコード:SPAD」から管理・定義が可能です。

    印刷処理の流れ

    SapECCにおける印刷は、以下のステップを使用します。 1.ユーザが生成された出力の印刷を要求すると、その要求はスプールシステムに送信されます。この処理は、スプール要求の生成と呼ばれます。 2.スプール要求は、プリンタと印刷形式の指定とともに、スプールデータベースに格納されます。 3.データを印刷するために、スプール・ワーク・プロセスが処理するスプール要求のための印刷要求が生成されます。 4.スプールワークプロセスは、印刷のためにデータを整形し、印刷要求をWindowsスプールシステムに渡します。 5.Windowsスプールシステムがプリンタキュー管理を引き継ぎ、データが適切な出力デバイスに渡され、印刷されるようにします。


  • 0 Votes 231 閲覧数


    このトピックでは、以下の特徴から、NetWeaver ABAP Platformのデータベース・テクノロジーを説明します。

    ビジネスロジックもデータベース化クライアントによる論理分割ダイアログを跨る作業論理単位ビジネスロジックもデータベース化

    NetWearver ABAP Platformでは、ビジネスデータのみではなく、ビジネスロジックが反映されたアプリケーション及びパラメータ設定情報そのものもデータベースで統合的に管理されます。 NetWearver ABAP Platformのデータベースにおけるテーブルは、出荷クラスによって以下のように分類されます。

    出荷クラス主に格納されるデータシステムテーブルプログラムといった開発オブジェク等制御ロジックロジック制御情報等カスタマイジングテーブルビジネス設定情報等アプリケーションテーブルマスタやトランザクションといった業務データ等クライアントによる論理分割

    SapECCシステムはクライアントによって論理的に分けられます。 実体となる1つのシステム上に、自由に複数のクライアントを定義できて、仮想的に複数のシステムが存在しているかのように扱うことができるのです。 各クライアントには、独自のデータ環境があり、すなわち、クライアントごとに独自のアプリケーションデータと殆どの設定データがあります。 あるクライアントに属するデータは、他のクライアントのユーザからアクセスできないような仕組みになっています。この仕組みを実現するためには、以下のような仕掛けが掛けられています

    クライアント依存テーブルに全てクライアント番号を第1PKとして持たせるOpenSQLによるDBアクセス処理で対象クライアント制御条件を裏で自動的に付加する

    クライアントは3桁の数字で識別されます、インストール時のデフォルトクライアントは以下の通りです。

    クライアント番号用途000SAP標準クライアント001ドイツ版のカスタマイズサンプル066アーリーウォッチ用クライアントダイアログを跨る作業論理単位

    普通の意味では、アプリケーションの動作のうち、「ある意味を持った一連の処理のまとまり」のことをトランザクションといいます。そして、トランザクション制御とはこの一つのトランザクション内でデータの整合性が保たれるようにすることです。

    SapECCでは、正式的な名称として、この「ある意味を持った一連の処理のまとまり」を「トランザクション」ではなく、「作業論理単位(Logical Unit of Work、略するとLUW)」と呼んでいます。関連がありますが、SapECCの「トランザクション」は、トランザクションコードを使用して開始するアプリケーションプログラムのことと定義されています。

    SapECCでは、DBMSが実装済のトランザクション制御の他に、業務レベルの作業論理単位制御をサポートしています。この二つの制御は、それぞれDB LUWとSAP LUWに呼ばれます。

    DB LUW

    DB LUW は、データが常に整合性を持つようにするために、OracleやMSSQLなどのDBMS(データベース管理システム)が使用するメカニズムです。DBMS側では、一般的にこのDB LUWを「トランザクション」と呼びます。

    SAPのDB LUWは、以下のように動作します。

    DB LUWは一つのワークプロセスの中に完結しなければなりませんワークプロセスが正常又は異常終了する際に、コミットされていないDB更新に対して、暗黙的なデータベースコミット又はロールバックを行いますプログラムが汎用モジュールDB_COMMITを呼び出して明示的にデータベースコミットを行うことができます。プログラムがSAP LUWの命令(COMMIT WORK、ROLLBACK WORK)を呼び出してSAP LUWを終了する同時に、DB LUWも終了します。開始されるときや、前のDB LUW がコミット又はロールバックで終了するときに、新しいDB LUWが開始されます。DB LUW内で実行されるDB変更はでDBロックを起こします、そのDBロックはLUWの終了に伴い、自動的に解放されます。SAP LUW

    DB LUWはデータベースに対して分割できない連続したデータ上の操作であり、完全に終了するか、まったく実行しないかのいずれかにする必要があります。SAP LUWは、システムに対して分割できない業務処理であり、その業務処理全体を完了するか、あるいはまったく実行しないかのいずれかにする必要があります。SAP-LUW は通常、複数のダイアログステップや複数のDB LUW に及ぶことがあります。 同じSAP LUW で発生したDBデータ変更要求は、全て最後にデータベースに反映されることになります。

    SAP LUWの終了

    SAP LUWは、DB LUWのように暗黙的に終了することがありません。「COMMIT WORK」や「ROLLBACK WORK」命令を発行して、明示的に終了させる必要があります。

    SAP LUWの原子性

    一つのSAP LUWの中の各更新は複数のダイアログステップに跨って発行されることがよくありますが、発行時に即時に実行されるとすれば、別々のDB LUWのDBデータ操作になりますので、作業単位としての原子性が完全に崩れてしまうことになります。

    NetWeaverABAPでは、それらの更新を即時実行せずに、「更新依頼」オブジェクトを登録しておきます。「commit work」命令でSAP LUWがコミットされる際に、登録された「更新依頼」を一つのDB LUWで実行することにより、作業単位としての原子性を維持します。



    SAP LUWの単位

    SAP LUW毎に、違う更新キーが割り当てられます、更新依頼はその更新キーと一緒に更新キューに登録されますので、それにより同じSAP LUWのものかどうかを判断できます。

    アプリケーションプログラム( TYPE 1、TYPE M)はそれぞれ別のSAP LUWをもっています。但し、トランザクション(機能)ではなく、「ダイアログモジュール」として起動される場合は、呼び出し元のSAP LUWで実行されることになります。

    SAP LUWとDB LUW

    NetWeaverABAPではワークプロセスごとに、固定DB接続1 つが割り当てられています。そのDB接続でDB LUWが実行されますので、ワークプロセスは常に一つのDB LUWと結び付いております。

    一方、SAP LUWは論理的な単位を提供しています、SAP LUWにおける各更新依頼は、結局、DB LUWによりデータの変更をデータベースに反映しないといけないですが、そのDB LUWは新たに生成されるものではなく、更新依頼が実行されるワークプロセスの固有のDB LUWとなります。そのDB LUWで発行された別の即時DB更新がもしあれば、同時にコミットされます、なお、エラーが発生する場合も、一緒にロールバックされることになります。


  • 0 Votes 746 閲覧数


    リポジトリ情報システムには、プログラム、データベーステーブルの定義、共通データ型の定義などのすべての開発オブジェクトが含まれます。 このため、開発オブジェクトはリポジトリオブジェクトとも呼ばれます。 リポジトリオブジェクトはクライアントには依存しません。そのため、すべてのクライアントで照会と利用が可能です。

    リポジトリに格納される全ての開発オブジェクトは、アプリケーションコンポーネント→パッケージ→開発オブジェクトというカテゴリ構造で管理されます。

    アプリケーションコンポーネント

    アプリケーションコンポーネントはアプリケーション階層にツリー構造で表示されます。SE81でアプリケーション階層を照会することができます。

    上記の図から馴染みのSDやMMなどのアプリケーションコンポーネント名称を読み取ることができます。アプリケーションコンポーネントは公式名称ですが、実際には別名の「モジュール」のほうがよく使用されています。

    パッケージ

    パッケージはリポジトリオブジェクトをカテゴリ化で管理できるようにする仕組みです。SE21(パッケージビルダ)でパッケージを照会又は定義することができます。 パッケージとは、意味的に関連する開発オブジェクトのコンテナであり、以前の開発クラスにかわったものです。1つのパッケージに、異なる開発オブジェクト(プログラム、テーブル、Dynpro、汎用モジュール、クラスなど)を含めることができます。。パッケージの特徴は、プロパティのネスト、インタフェース、可視性、およびアクセス管理にあります。。 パッケージはパッケージビルダ(トランザクションSPAK)を使用して作成および管理される。また、オブジェクト変更の記録と移送は、パッケージへの割当を使用する移送/修正システム(CTS)によっても管理されます。 以下の図でパッケージMBを例として取り上げます。

    リポジトリオブジェクト

    リポジトリオブジェクトはSE84(リポジトリ情報システム)で検索できます。

    リポジトリオブジェクトの分類

    リポジトリオブジェクトは主に以下のような大分類があります。

    ビジネスオブジェクトABAPディクショナリプログラムクラスWebDynproオブジェクトディレクトリ

    オブジェクトディレクトリは、全てのリポジトリオブジェクトに基本属性情報を管理します。

    リポジトリ情報システムに格納される各リポジトリオブジェクトはその種類の抜粋を下記の表で示します。

    カテゴリ完全オブジェクトサブオブジェクト総合DEVC(パッケージ)-ABAPディクショナリTABL(テーブル)TABD(テーブル定義)TABT(テーブルの技術属性)TTYD(テーブルデータ型定義)TTYX(テーブルデータ型定義のテキスト)INDX(テーブル索引)TABU(テーブル内容)-VIEW(ビュー)VIED(ビュー定義)VIET(ビュー技術属性)DTEL(データエレメント)DTED(データエレメント定義)DOMA(ドメイン)DOMD(ドメイン定義)SHLP(検索ヘルプ)-ENQU(ロックオブジェクト)ENQD(ロックオブジェクト定義)プログラムPROG(プログラム)REPS(レポートソースプログラム)REPT(レポートテキスト)VARI(レポートプログラムのシステムバリアント)VARX(レポートプログラムのアプリケーションバリアント)FUGR(汎用グループ)FUGT(汎用グループテキスト)FUNC(汎用モジュール)CLAS(クラス)CLSD(クラス定義)CINC(クラスインクルード)CPRI(クラスプライベットヘッダ)CPRO(クラス保護ヘッダ)CPUB(クラスパブリックヘッダ)METH(メソッド)INTF(インタフェース)INTD(インタフェース)STVI(トランザクションバリアント)-SCVI(画面バリアント)-ENHC(複合拡張実装)-ENHO(拡張実装)-ENHS(拡張スポット)-WDYN(WebDynproコンポネント)WDYC(コントローラ)WDYD(定義)WDYV(ビュー)


  • 0 Votes 894 閲覧数


    ABAPディクショナリは、データベーステーブルの他にアプリケーションの中に取り扱うデータも含め、SapECCシステムで使用されているすべてのデータ定義を一元的に管理するリポジトリです。 SAP標準だけでなく、ユーザ定義のデータ型もABAPディクショナリに登録されます。 ABAPディクショナリで管理されるオブジェクトタイプは大きく分けると、データ型定義、データベースオブジェクト及びツール関連の三つに分類することができます、その中に最も重要なのはそれぞれ以下のものがあります。

    データ型定義:オブジェクトのデータ定義はABAPディクショナリにのみ存在するドメインデータエレメント構造テーブルデータデータベースオブジェクト:オブジェクトのデータ定義は基盤となるデータベースにも自動登録されるテーブルビュー索引ツール関連: Dynpro 項目の編集に使用されるツールも提供検索ヘルプロックオブジェクト

    ABAPディクショナリオブジェクトは、ABAPプログラムから参照できます。実行時にABAPプログラムがロードされる際に、動的にABAPディクショナリオブジェクトの定義を展開されます。

    以下にて各オブジェクトタイプをそれぞれ説明します。

    データ型定義ドメイン

    ドメインは項目の技術属性を定義するものであり、項目のデータ型と長さを指定することで項目の値範囲を記述します。 例として、「性別」のドメインの定義を次に示します。

    参考サイト:SAP Portal Help--ドメインデータエレメント

    データエレメントは意味属性であり、同じ意味を持つデータ項目は同じデータエレメントに割り当てるべきです。

    下記の例を利用して、データ項目、データエレメント、ドメインの関連関係を説明します。

    Noテーブル項目データエレメントドメイン技術タイプ1VBRK(請求書:ヘッダデータ)VBELN(請求伝票)VBELN_VF(請求伝票)VBELN(販売管理伝票番号)CHAR(10)2VBRP(請求伝票: 明細データ)VBELN(請求伝票)3AUBEL(販売伝票)VBELN_VA (販売伝票)4VBAK(販売伝票:ヘッダデータ)VBELN(販売伝票)

    上記のテーブルに示された四つのデータ項目とも10文字の伝票番号であるため、同じドメインのVBELNを割り当てられます。但し同じ伝票番号といっても、請求伝票の伝票番号と受注伝票の伝票番号と二種類があるため、データエレメントは二つに分かれることになります。同じデータエレメントのデータ項目であれば結合検索できます。

    参考サイト:SAP Portal Help--データエレメント構造

    構造は複数のコンポーネント(項目)で構成されます。構造を構成するコンポーネント(項目)は、基本データ型の他に別の構造やテーブルデータ型を参照することができます。

    参考サイト:SAP Portal Help--構造テーブルデータ

    テーブルデータ型は、ABAPにおける内部テーブルをグローバルで定義します。

    参考サイト:SAP Portal Help--テーブルデータデータベースオブジェクトテーブルテーブルタイプ

    ABAPディクショナリのテーブルには、3種類のテーブルタイプが存在します。

    透過テーブル
    例:「VBRK」KNA1(得意先マスタ)など、殆どのテーブルです。
    透過テーブルは名前の通り、ABAPディクショナリと同じ構造で、DBテーブルが登録されています。プールテーブル
    例:「Annn」条件マスタや「T001T」カスタマイズテーブルなどなど、テーブルプールに割り当てられたテーブルのことです。テーブルプールには、複数プールテーブルが格納され、DB上は、テーブルプールにデータが登録されています。
    複数のプールテーブルのデータが、どのようにテーブルプールに登録されているかというとプールテーブルの1行1行が、それぞれテーブルプールの1行となっていて、内部結合ではなく、単純に複数のテーブルがまとまっているだけです。

    クラスタテーブル
    クラスタテーブルとは、例:「BSEG」会計伝票明細のようにテーブルクラスタに割り当てられたテーブルのことです。テーブルクラスタには、複数クラスタテーブルが割り当てられ、DB上は、テーブルクラスタにデータが登録されています。

    クラスタテーブルとプールテーブルは、透過テーブルと違って以下の特徴が存在します。

    NativeSQLでは使用できません。Select文で、外部結合・内部結合できません。キー項目以外の項目は、ほとんどが文字列結合された状態で1項目に登録されています。上記理由により、キー以外の項目を抽出条件とするとパフォーマンス悪化の要因になります。

    クラスタテーブルかプールテーブルかによって、プライマリキーがかさなっている複数テーブルが存在する場合、そのデータの登録方法は異なります。

    クラスタテーブル
    プライマリキーで内部結合された状態で複数テーブルがまとまって登録されています。プールテーブル
    プライマリキーで内部結合せず単純に複数テーブルがまとまって登録されています。出荷クラス

    テーブルには出荷クラス属性をもっております。出荷クラスは、インストールやアップグレード、クライアントコピー、およびカスタマシステム間移送の際に、テーブルデータの移送を制御します。出荷クラスは、拡張テーブル更新でも使用されます。

    以下の出荷クラスがあります。

    出荷クラス説明Aアプリケーションテーブル (マスタ及びトランザクションデータ)Cカスタマテーブル。データを更新するのはカスタマのみです。L一時データ保管用テーブルGカスタマテーブル。SAP が新規データレコードを挿入する場合がありますが、既存データレコードは上書きまたは削除されません。カスタマ名称領域をテーブル TRESC で定義する必要がありますEシステムテーブル。カスタマ入力のための独自の名称領域があります。カスタマ名称領域をテーブル TRESC で定義する必要がありますSシステムテーブル。データ変更のステータスは、プログラム変更と同一ですWシステムテーブル。データは独自の移送オブジェクト (たとえば、R3TR、PROG、R3TR TABL など) を使用して移送されます技術設定

    ABAPディクショナリに透過テーブルを定義する際、技術設定を更新する必要があります。

    データクラス
    データクラスは、テーブルを格納するデータベースの物理領域 (ORACLE では表領域と呼ばれます) を論理的に定義したものです。データクラスを正しく選択すれば、テーブルを ABAPディクショナリで有効化したときに、そのテーブルがデータベースの正しい領域に自動的に登録されます。
    データクラスには、マスタデータ、トランザクションデータ、組織データ、およびシステムデータなどがあります。さらに、カスタマデータクラス (USER、USER1) と呼ばれるデータクラスもあります。これは、カスタマ開発に使用されます。データベースに特別な保管域を割り当てる必要があります。マスタデータ
    マスタデータは、ほとんど変更されることのないデータです。マスタデータの例としては、名称、住所、および電話番号など、住所のデータが挙げられます。トランザクションデータ
    トランザクションデータは、頻繁に変更されるデータです。たとえば、倉庫の在庫品目は購買発注が登録されるたびに変更されるデータです。組織データ
    組織データは、システムの導入時にカスタマイジングで定義され、その後はほとんど変更されることのないデータです。たとえば、国コードなどです。システムデータ
    システムデータは、SapECCシステム自体が必要とするデータです。たとえば、プログラムソースなどです。􀂄バッファリング
    テーブルのレコードをバッファに入れるかを定義します。サイズカテゴリ
    テーブルの予想レコード数はいくつかを定義します。ログ記録
    データレコードへの変更ログを記録するかを定義します。参考サイト:SAP Portal Help--テーブルビュー

    ビューとは、1つ以上の実テーブル表から任意のデータを選択し、それらをカスタマイズして表した仮想テーブルのことです。

    参考サイト:SAP Portal Help--ビュー索引

    索引は、いくつかの項目に縮小されたデータベースのコピーということができます。索引を使用すると、特定の検索条件を満たすデータレコードをテーブルから検索することができます。

    参考サイト:SAP Portal Help--索引ツール関連検索ヘルプ

    検索ヘルプは、入力ヘルプ (F4 ヘルプ) を定義するための ABAPディクショナリオブジェクトです。

    参考サイト:SAP Portal Help--検索ヘルプロックオブジェクト

    DBトランザクションレベルの排他制御はデータベース管理システムが用意していますが、それとは別に、SapECCは、独自のロックオブジェクトに基づいてアプリケーションレベルの排他制御を実現しています。

    ロックオブジェクトにはロックするテーブルとロックするレコードのキー項目情報が定義され、ロックオブジェクトを有効にすると、汎用モジュールENQUEUE_<ロックオブジェクト名>とDEQUEUE_<ロックオブジェクト名>がロックを設定 / 解除するためにその定義から生成されます。

    ロック設定汎用モジュールから掛けられたロックの情報はロックテーブルに格納されます。ロックテーブルは、エンキューサーバのメインメモリに存在するテーブルであり、システム内の現在のロックを記録します。ロック設定汎用モジュールでロックを掛けようとする前に、まずロックテーブルを参照して同じロックが既に存在する場合、エラー終了したり、待ち状態にしたりすることによって、排他制御の仕組みを実現します。

    参考サイト:SAP Portal Help--ロックオブジェクト


  • 0 Votes 321 閲覧数


    ABAPプログラムはリポジトリオブジェクトであり、リポジトリ情報システムに登録されます。

    ABAPプログラムの分類

    ABAPプログラムは以下のタイプがあります。

    タイプ1:レポートプログラム(公式では実行可能プログラムと呼ばれている)タイプM:ダイアログプログラム(公式ではモジュールプールと呼ばれている)タイプF:汎用グループ、汎用モジュールのコンテナとして、汎用モジュールを実装できる唯一のプログラムタイプタイプK:クラスプール、クラス定義のコンテナタイプJ:インタフェースプール、インタフェース定義のコンテナタイプS:サブルーチンプール、サブルーチン用のコードコンテナタイプT:タイププール、型定義のコンテナタイプI:インクルードプログラム

    Dynpro画面を持つことができるのは、タイプ1、タイプM、タイプFの三つのみです。

    プログラムタイプによってプログラムの基本的な技術属性が決まるため、プログラム作成時にタイプを設定する必要があります。

    プログラムの実行

    ABAPプログラムは直接実行可能プログラムと直接実行不可能プログラムに分類されます。Windowsアプリケーション開発の世界でこれに相当するのはEXEとDLLの分類になります。

    直接実行可能プログラム

    ABAPプログラムを直接実行するには、二つの方法があります。

    トランザクションコードによる実行
    トランザクションコードにより実行可能なプログラムは、レポートプログラム(TYPE 1)、ダイアログプログラム(TYPE M)、汎用グループ(TYPE F)があります。
    プログラムでは、CALL TRANSACTION やLEAVE TO TRANSACTIONといった命令を使ってトランザクションを起動することができます。プログラム名による実行

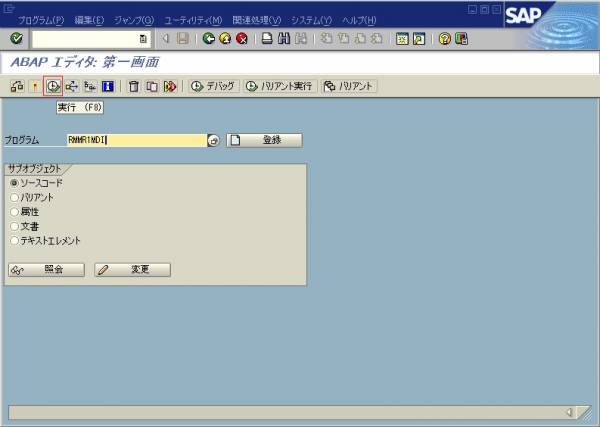

    SA38又はSE38でプログラム名により実行可能なプログラムは、レポートプログラム(TYPE 1)のみになります。バックグランドでも実行できるのもこのタイプのみです。
    プログラムでは、SUBMIT命令を使ってレポートプログラムを起動することができます。

    直接実行可能プログラムはアプリケーションプログラムとも呼ばれます。

    直接実行不可能プログラム

    直接実行不可能プログラムは、プログラミングでしか呼び出されることができません。タイプによって呼び出す命令はそれぞれです。

    CALL FUNCTION : 汎用モジュールCALL METHOD  : クラスのメソッド PERFORM : サブルーチン


  • 0 Votes 1052 閲覧数


    カスタマ開発に利用できる標準機能の抜粋を以下の表で示します。 おもに以下のように分類することができます。

    ABAPディクショナリ コーディング テスト バッチインプット JOB 分析 外部OSコマンド 帳票/レポート系 Trcd機能目的GRR3レポートペインタ照会レポートペインタを照会、テスト実行できる。(登録がGRR1,変更がGRR2)SAAB有効化可能なブレークポイント関連性のあるプログラムのテストをまとめて実行するために定義できる。SAMTABAP プログラム一括処理パッケージ(旧名称:開発クラス)の登録をすることができるSCOVABAP カバレージアナライザ-SCIコードインスペクタコーディング規約(独自設定可能)チェックや、代表的なパフォーマンスに問題がある記述方法などのチェックをすることができるSCIIコードインスペクタ: インスペクションコードインスペクタを手っ取り早く使いたいときはコチラSE21パッケージビルダパッケージ(旧名称:開発クラス)の登録をすることができるSE24クラスビルダ-SE30実行時間分析分析ツールSE33汎用モジュールビルダ-SE37汎用モジュールビルダ-SE38ABAPエディタ-SE39ABAP画面分割エディタ--SE41メニューペインタ-SE43分野メニュー-SE51スクリーンペインタ-SE55拡張テーブル更新モジュール生成-SE63翻訳未翻訳の部分や翻訳が間違っている場合、また独自のテキストに変更したい場合、翻訳機能を使用する。ただし、翻訳した後にサポートパッケージやnoteなどを適用した場合、標準の文字列に戻ってしまう場合もある。翻訳したテキストを移送したい場合、プログラム:RSLTEXPOから移送依頼を作成する(RSLTEXPOのウィザードを使用した場合、移送する対象のテキスト~移送依頼作成~エクスポートまで自動的におこなうので注意)SE71フォームペインタSAPSCRIPTで帳票のフォームを作成できる。SE80ABAPワークベンチプログラムIDに関係するオブジェクトをまとめて管理できるSE81アプリケーション階層:照会-SE84リポジトリ情報システム-SE91メッセージ更新メッセージ更新 プログラムなどで使用/出力する定型メッセージを設定する。1つのメッセージクラスに1000個のメッセージが設定可能。SE93トランザクション更新トランザクションコードを登録/変更することができるSFPフォームビルダAdobe Acrobat(PDF)を使用したインタラクティブフォーム(Interactive forms )やPDF-Based Printを定義することができる。SHD0トランザクション/画面バリアントトランザクションバリアントの管理SHDBトランザクションレコーダ別名:バッチインプットレコーダ。トランザクションを実行する動作を記録し、バッチインプットセッションやプログラムを作ることができる。SM35バッチインプット:セッション一覧記録したバッチインプットセクションを管理。実行/エラー照会など管理できるSM35Pバッチインプット:ログ一覧-smartformssmartforms-SMATABAPプログラムセット処理関連性のあるプログラムのテストをまとめて実行することができる。拡張構文チェックなどをプログラムセット(条件を指定したグループ)でまとめてチェックすることができるSNRO番号範囲オブジェクト更新番号範囲オブジェクトの定義をすることができるSQVIクイックビューアSAPクエリの個人用。INNER JOINレベルまでのテーブル結合が可能。SAPクエリのサブセット版のような位置付けS_ALR_87101287-ABAP言語コマンド検索のための統計プログラム分析RPR_ABAP_SOURCE_SCANABAPレポートソーススキャン指定した文字列をプログラムから検索することができるRSANAL00ABAPプログラム分析変数の型変換や変数一覧、サブルーチン、使用している汎用モジュールやインクルードプログラム、参照しているテーブルなどを分析してくれる。1行が72文字を超える行があるとショートダンプが発生するため、4.6より後に使えることはあまりないかもRSABAPSC-バージョン管理: オブジェクト一覧によるリモート比較RSVCAD11--


  • 0 Votes 790 閲覧数


    主な手順準備

    オブジェクトキーの入手

    対象となるオブジェクトの修正にはオブジェクトキーと呼ばれる特殊な キーワードが必要となります。

    オブジェクト修正

    SE37やSE38、SE11などを利用して、オブジェクトを修正します。

    次のようにオブジェクトキー要求があります。

    このとき表示されるオブジェクト名を OSS で登録し、その結果取得された アクセスキーを入力します。 これはシステム(インストール)が異なると同じバージョンでも値が変わり ますので、毎回取得する必要があります。 また確認メッセージが表示されます。

    移送

    参考

    外部リンク

    SAPソフトウェア変更登録 (SSCR) キーの登録(PDF)-SAP Help Portal


  • 0 Votes 789 閲覧数


    このトピックでは、NetWeaver ABAPリリース7.0 (SAP NetWeaver 2004s)以降から導入された新しいテクニックの拡張フレームワークを取り上げてそれぞれ説明します。

    拡張フレームワークとは

    拡張フレームワーク(Enhancement Framework)とは、、従来の拡張テクニック(カスタマExitやクラシックBAdiなど)をオブジェクト指向の手法で改良したフレームワークです。 拡張フレームワークでサポートされる拡張仕組は、「BAdiによるオブジェクトプラグイン」と「Enhancement Optionによるソースコードプラグイン」に大別します。 ここのBAdiは従来のクラシックBAdiと区別して、新規BAdiと呼ばれます。クラシックBAdiから新規BAdiに自動的に変換することができます。

    拡張フレームワークの構成

    拡張フレームワークを構成しているコンポーネントには下記のようなものがあります。 •Enhacement Spot •Enhancement Implementaion •Enhancement Option

    Enhacement Spot

    Enhacement Spotは、拡張が実装できる位置を管理します。 オブジェクトプラグインとしてのEnhacement Spotは明示的に作成しなければならないほか、ソースコードプラグインとしてのEnhacement Spotは、Enhancement Optionを作成する際に一緒に作成されます。 オブジェクトプラグインEnhacement Spotの例ソースコードプラグインEnhacement Spotの例

    Enhancement Implementaion

    Enhancement Implementaionは、拡張実装を表します。オブジェクトプラグインとしてのBAdiによる拡張実装と、ソースコードプラグインとしてのEnhancement Optionによる拡張実装とも含められます。

    Enhancement Option

    ソースコードプラグイン を記述する位置はEnhancement Option によって管理されています。 Enhancement Option には、「ソース中の位置」「拡張タイプ(動的/静的、Point/Section)」などの属性があります。

    Enhancement Option には、明示的なものと暗黙的なものがあります。 暗黙的なものとは、すべてのリポジトリオブジェクトにあらかじめ組み込まれたもので、Enhancement Spot を必要としません。 明示的なものとは、開発者が独自に作成するもので、Enhacement Point文やEnhancement Section文などを使用し、明示的に作成位置を指定します。 Enhancement Point は「挿入型」の拡張で、指定した行位置に拡張コードが挿入されます。 Enhancement Section は「置換型」の拡張で、指定した行範囲のコードが拡張コードで置換されます。

    拡張の定義

    拡張をサポートさせるには、拡張できるようにさせたいソースコードに事前に拡張の仕掛けを組み込む必要があります。 拡張フレームワークには以下三つの拡張方法が用意されています。

    BAdiによる拡張明示的Enhancement Optionによる拡張暗黙的Enhancement Optionによる拡張

    「暗黙的Enhancement Optionによる拡張」は、サブルーチンや、汎用モジュールといったリポジトリオブジェクトのソース実装の開始及び終了の場所に全て予め組み込まれていますので、個別定義する必要がありません。

    BADIによる拡張仕掛けを作成

    以下の手順で、BADIによる拡張仕掛けを作成することができます。

    クラスビルダでBAdi用インタフェースを作成Enhancement Spotを作成
    SE80を利用します Enhancement Spot Defineを作成
    SE80を利用します
    Create BAdiを選択し、先ほど作成済のBAdi用インタフェースを指定拡張するソースコードにGET BADI、CALL BADIを実装明示的Enhancement Optionによる拡張仕掛けを作成

    以下の手順で、明示的Enhancement Optionによる拡張仕掛けを作成することができます。

    拡張するソースコードにEnhancement-Point文又はEnhancement-Sectionを記述保存してウィザードに従いEnhancement Optionを作成
    Enhancement Optionを管理するEnhancement Spotも同時に作成


  • 0 Votes 1187 閲覧数


    このトピックでは、NetWeaver ABAP Platformの移送管理システム(Transport Management System,TMS)の仕組みを取り上げて説明します。

    移送管理システムの構成

    以下の図で、移送管理システムのモデル構成を示します。

    このモデルでは、3階層ランドスケープが一つのドメインと二つの移送グループで構成されます。次にその構成要素をそれぞれ取り上げて詳しく説明します。

    移送ドメイン

    移送ドメイン(transport domain)は、移送を一元管理するすべてのABAPシステムで構成されます。移送ドメイン内では、すべてのシステムに一意のシステムIDを設定し、これらのシステムから1つのシステムのみが移送ドメインコントローラとして指定されます。 デフォルトの移送ドメイン名は DOMAIN_<SID> (<SID> はドメインコントローラのシステムID) で設定されます。 また、移送ドメインには、1つ以上の移送グループが含まれます。

    移送ドメインコントローラ

    移送ドメインコントローラ(transport domain controller)は、移送ルートや RFC 接続の設定など、移送ドメイン全体に関する設定を管理します。 通常は、本稼動システムまたは品質保証システムをドメインコントローラとして設定します。ドメインコントローラのシステム負荷は小さく、負荷が増えるのは TMS 設定変更時のわずかな時間だけです。 ドメインコントローラとしての役割をもつ ABAPシステムが稼動していないと、TMS 設定を変更することはできません。

    移送グループ

    移送グループとは、共通移送ディレクトリを共有する1つ以上のシステムで構成されるものです。

    移送ディレクトリ

    移送ディレクトリとは、移送データのファイルを保管するために移送グループで使用する共通ディレクトリのことです。 移送グループはこのディレクトリを使用して、すべてのエクスポートとインポートし、すべての移送はこのディレクトリで実行する必要があります。

    移送ディレクトリのモデルサブディレクトリ構成は以下にようになります。 共通移送ディレクトリのサブディレクトリ

    bin
    tpとTMSの設定ファイルbuffer
    各システムの移送バッファdata
    エクスポートされたデータcofiles
    コマンドファイルまたは移送依頼情報ファイルlog
    移送ログ、トレースファイル、統計。tmp
    一時データとログファイルactlog
    全タスクと全依頼のアクションログsapnames
    各SAPユーザの移送依頼に属する情報EPS
    SAPサポートパッケージのダウンロードディレクトリ移送ルート

    移送ルート(Transport Route)は、ランドスケープを構成するSAPシステム(「開発システム」「検証システム」「本稼働システム」)間の移送順序を指定したものです。移送ルートは、コンソリデーションルートまたはデリバリルートのいずれかのタイプです。

    標準的な3 システムランドスケープの移送ルートは以下のとおりです。

    コンソリデーションルート
    コンソリデーションルートは、開発システムと品質保証システムを接続します。。 自動的に作成される移送レイヤの名称は、Z<SID> (<SID> は開発システムのシステム ID)となります。デリバリルートは
    デリバリルートは、品質保証システムと本稼動システムの間に作成されます。

    開発システムでは、コンソリデーションルートに対応する (標準) 移送レイヤとリンクしているパッケージのオブジェクトに変更を加えた場合、その変更は変更依頼に記録され、品質保証システムを経て本稼動システムに移送されます。

    SAP社が提供するオブジェクト(=標準オブジェクトと呼ぶ)への変更は、変更依頼に「仮修正」属性のタスクとして記録されます。この場合、移送レイヤとして“SAP”を使用することを除いて、他のオブジェクトの場合と同じ方法で移送することができます。

    移送レイヤ

    移送レイヤは、リポジトリオブジェクトの開発/変更を実施するシステムおよび、該当オブジェクトの移送先システム(品質保証システムや本運用システムなど)を定義します。

    リポジトリオブジェクトは特定の「パッケージ」に属し、「パッケージ」に「移送レイヤ」が割り当てられます。

    同じABAPシステムで開発され、同じ移送ルートで移送された開発プロジェクトは、すべてまとめられて 1 つの移送レイヤ となります。

    オブジェクトの移送属性

    各リポジトリオブジェクトのオブジェクトタイプには、以下のようなさまざまな移送属性があります。

    クライアント非依存オブジェクト

    リポジトリオブジェクトおよびクライアント非依存カスタマイジングオブジェクトがあります。

    各リポジトリオブジェクトには、 オブジェクト・ディレクトリ・エントリがあります。移送属性もその中に登録されます。

    パッケージ

    オブジェクトを登録する時に、パッケージを指定するように要求されます。パッケージは移送レイヤに割り当てられます。 TMSで、現在のシステムからのコンソリデーションルートが移送レイヤに定義されていると、オブジェクトは移送可能な変更依頼のタスクに記録されます。 TMSで、現在のシステムからのコンソリデーションルートが移送レイヤに定義されていない場合、オブジェクトは ローカルな変更依頼に属するタスクに記録されます。

    変更依頼が移送可能な場合、依頼の対象はオブジェクトのコンソリデーション対象と同じです。

    マスタシステム

    オブジェクトのマスタシステムは、そのオブジェクトが登録されたオリジナルシステムであり、開発と修正のためのオブジェクトの編集もこのシステムで行います。

    オブジェクトは、1 つのシステムにのみオリジナルが存在します。 SAPから提供されたオブジェクト の場合は、オリジナルのシステムはSAP側に保存されています。カスタマシステムにおけるSAP標準のオブジェクトはすべてコピーとなります。この原則は、開発システム、およびそれに続くすべてのシステムにも適用されます。

    独自のアプリケーションを作成する場合には、作成するオブジェクトは、その開発システムに存在するものがオリジナルになります。 開発したものを変更依頼に割り当てる場合には、タイプを開発/修正となります。 この依頼によって、開発システムから次のシステムへオブジェクトが移送されます。

    オリジナルに対して変更を加えることを修正といいます。 これらの変更は、タスクのタイプが開発/修正である変更依頼に記録されます。 コピー(オリジナルシステム以外のオブジェクト) に対して変更を加えると、その変更は、 仮修正のタスクに記録されます。 SAP オブジェクトに対する仮修正は、モディフィケーションと呼ば れます。

    クライアント依存オブジェクト

    カスタマイジングオブジェクトのみです。

    クライアント依存のカスタマイジングオブジェクトは、 カスタマイジング依頼に属するタスクに記録されます。 TMSで、現在のシステムからのコンソリデーションルートが現在のシステムまたはクライアントの標準移送レイヤに定義されている場合、オブジェクトは 移送可能なカスタマイジング依頼に属するタスクに記録されます。

    TMSで、現在のシステムからのコンソリデーションルートがシステムまたは現在のクライアントの標準移送レイヤに定義されていない場合、オブジェクトは移送対象のないカスタマイジング依頼のタスクに記録されます。

    移送処理移送単位

    NetWeaver ABAP Platformにおける変更はすべて依頼/タスクにより管理されます。変更が移送可能な場合に、依頼は変更の移送(リリース)単位となります。タスクは依頼よりも下位レベルに位置し、依頼のなかではユーザ名で表されます。

    移送の流れ

    前述の移送管理システムのモデル構成を例として移送の流れを説明します。

    開発機DEVで依頼をリリース
    依頼の各タスクがリリースされたら、依頼自体もリリース可能になります。
    依頼がリリースされたら、移送分が移送ディレクトリにExportされます。品証機QTSTに移送をインポート移送を移送グループ1の移送ディレクトリから移送グループ2の移送ディレクトリにコピー品証機QAS2に移送をインポート本番機PRODに移送をインポートツールSTMS 移送管理システム
    移送管理システム機能には以下の機能が含められています。移送ドメインにおけるSAPシステムの役割の定義移送ルートの設定移送ツールプログラム(tp)のパラメータプロファイルの設定移送ドメイン内のすべてのSAPシステムのインポートキューの表示品質保証システム(QA)の品質保証/承認手続の定義インポートキューにある移送依頼のインポートのスケジュール共通移送ディレクトリを使用しない、システム間の移送の実行SE01 移送オーガナイザ(拡張ビュー)
    移送オーガナイザも変更オーガナイザもこの一つのトランザクションに統合されています。SE03 移送オーガナイザツール


  • 0 Votes 634 閲覧数


    このトピックでは、NetWeaver ABAP Platformの変更管理システム(Change Management System,CMS)の仕組みを取り上げて説明します。 変更管理システムと移送管理システムを合わせて、CTS(Change Transport Systemo)と呼ばれています。

    バージョン管理

    リポジトリオブジェクトは変更履歴に対してバージョン管理ができます。

    バージョンの種類

    バージョンは開発データベース(リポジトリ)上のバージョンとバージョンデータベース上の履歴バージョンと2種類と大別されます。

    開発データベース上のバージョン

    開発データベース上では、MAXで「有効」と「修正」と2バージョンが存在います。

    有効バージョン
    有効バージョンは現在のSAP環境に有効になっているバージョンというもので、端末に問わず、プログラムを実行する際に、このバージョンが利用されます。修正バージョン
    修正バージョンは現在修正中のステータスが格納されます。

    有効化すると、修正バージョンのステータスを持って有効バージョンが上書きされると同時に、修正バージョンが削除されます。 有効化した後に、再修正が発生しない限り、開発データベースに有効バージョンのみで、修正バージョンが存在しない状態になります。 修正バージョンでもすべてのユーザに見えます。

    バージョンデータベース上のバージョン

    バージョンデータベース上のバージョンは以下のようなものがあります。

    カテゴリ内容説明““依頼がリリースされた時点で登録されたバージョンIインポート中に登録されたバージョンSシステム依頼 ( 修正または仮修正に取り込む前のバックアップコピー用など)により登録されたバージョンU任意の時点で ( 中間バージョンとして) ユーザ依頼により登録されたバージョン。依頼がリリースされるとこれらのバージョンは削除され、“ “ バージョンと置換されます。バージョンの登録

    バージョンの登録はシステムによる自動登録とユーザによるマニュアル登録の2種類があります。

    システムによる自動登録
    バージョン管理の目的はリポジトリオブジェクトのすべての変更履歴を記録することです。 そのため以下のようなタイミングで自動的にバージョンが登録されます。リポジトリオブジェクトが変更される前
    変更されたそれぞれのオブジェクトが変更依頼に入力された時点 バージョン管理の最新バージョンが有効でなければ、このオブジェクトのバージョンは、オブジェクトが変更される前にバージョン管理に保存されます。 このようなバックアップバージョンはバージョン概要に「 S 」 または 「 I 」で示されます。変更依頼のリリース時
    変更されたオブジェクトのある変更依頼をリリースすると、バージョンが登録されます。 依頼番号は関連バージョンのバージョン概要に表示されます。ユーザによるマニュアル登録
    自動的に登録されたバージョン以外にも、任意の時点で仮バージョンを登録することもできます。 それには、リポジトリオブジェクト更新トランザクションの バージョン登録機能を使用します。 また、これらの仮バージョンを使用して、仮バージョンが有効化された後でもオブジェクトの前バージョンを復元することもできます。 依頼がリリースされると、仮バージョンは削除され、その時点で有効なバージョンと置換されます。バージョンの照会、使用

    バージョン管理機能は、オブジェクトナビゲータ ( SE80 )、移送オーガナイザ(SE01)といったトランザクションに組み込まれており、それを利用して下記のようなことができます。

    バージョンの一覧表示指定バージョンの内容表示指定された二つバージョンの比較変更依頼

    ローカルオブジェクトは変更履歴が取られない以外に、リポジトリオブジェクトの変更は全て変更依頼に記録されます。 変更依頼は依頼と略称することができ、必ずしも移送依頼に限ることがありません。

    依頼タイプ

    依頼は依頼タイプによって下記のように分類することができます。

    ローカル変更依頼
    ローカル変更依頼のリリースは、移送ファイルが作成されないため、移送は不可能です。移送可能変更依頼(ワークベンチ依頼)
    リポジトリオブジェクトを変更すると、ワークベンチ依頼を指定するためのクエリウィンドウが表示されます。変更依頼にオブジェクトを割り当てている場合は、変更のみを保存することができます。
    通常、ワークベンチ依頼とそのタスクは、全クライアントのリポジトリオブジェクトとカスタマイジングへの変更の記録に使用されます。ただし、クライアント依存カスタマイジングを取り込むこともできます。
    リポジトリオブジェクトへの変更を移送するかどうかは、そのオブジェクトのパッケージの現行 SAP システムからの移送ルートが定義されているかどうかによって決まります。このシステム設定から、変更依頼が移送可能か、また変更依頼がどの対象システムに移送されるかが自動的に判断されます。移送可能変更依頼(カスタマイジング依頼)
    カスタマイジング依頼では、1クライアント(依頼のソースクライアント) で行われたクライアント依存のカスタマイジング設定が記録されます。
    クライアントのカスタマイジング作業での変更の自動記録は、クライアントごとに クライアント制御を使用して有効化または無効化することができます。自動記録が有効な場合は、カスタマイジング設定を変更するとクエリウィンドウが表示され、カスタマイジング依頼を指定するように要求されます。
    カスタマイジング依頼が移送されるかどうかは、ワークベンチ変更依頼と同様に、入力されるオブジェクトには 依存しません。 SAP システム ( 拡張移送制御を使用する場合はクライアント) のカスタマイジング依頼は、システム設定に応じてすべて移送可能またはすべてローカルになります。変更依頼が移送可能かどうか、移送可能な場合はどの対象システムに移動するかは、 標準移送レイヤ によって自動的に判断されます。ただし、この設定はマニュアルで変更できます。依頼ステータス

    修正可能かどうか、リリース済みかどうかによって、依頼ステータスが下記の二つに分けられます。

    修正可能(未リリース)リリース済(修正不可)タスク

    タスクは依頼の下位要素であり、ユーザ名で表されます。 タスクタイプは下記の二つがあります。

    修正仮修正依頼の作成

    SE01で移送オーガナイザで新たな移送依頼を登録することができます。 なお、プログラム改修などの場合、既存の依頼を選択や新たな依頼を作成するウィザードが提示される場合もあります。

    依頼へのオブジェクトの取り込み

    依頼へのオブジェクトの取り込みは以下のようなパターンがあります。

    完全自動
    変更は自動的に依頼に記録されます。 プログラムやテーブル構造などの変更はこのパターンに分類されます。マニュアル
    オブジェクトを変更するトランザクションの一つの機能として動作します。 以下のようなオブジェクトはこのパターンに分類されます。テーブルデータ SE16 データブラウザ画面で「テーブルエントリ→エントリ転送」機能を利用翻訳 SLXTロール PPFG完全マニュアル
    変更対象オブジェクトのオブジェクトディレクトリを指定、全てのオブジェクトはこの方法で依頼に記録することができます。ツールSE01 移送オーガナイザ
    以下の機能が含められています。依頼の登録、削除、マージ、属性変更、リリース及び一覧照会など
    オブジェクトの編集により、依頼を登録することもできますタスクの登録、削除、属性変更、リリース及び一覧照会など
    オブジェクトの編集により、依頼にタスクを登録することもできますオブジェクトの追加、削除、バージョンの照会など
    オブジェクトの編集により、自動的に追加されることがあります。SE03 移送オーガナイザツール


  • 0 Votes 227 閲覧数


    このトピックでは、NetWeaver ABAP(ECC)の権限制御のコンセプトや概要を取り上げて説明します。

    前書き権限とは

    権限とは、システムのユーザに、ある範囲のことを正当に行うことができるものとして与えられている能力、またその能力が及ぶ範囲のことです。

    ユーザに付与される権限には、以下の情報が定められます。

    対象
    権限でアクセス可能な対象(リソースや処理など)を定義します。範囲
    対象に対してアクセス可能な範囲を定義します。例えば、対象がファイルなら、読み取りができるかどうか、書き込めるかどうか、アクセスされる範囲を制御できます。期間
    権限の有効期間を指定します。権限制御とは

    権限制御とは、システムが、各ユーザに対して、事前に付与された権限に従って、処理の実行やアクセスの範囲を制御することです。

    権限制御は、通常、OSやデータベース、アプリケーションなど各分野でそれぞれ実施されます。

    OS
    アプリケーション、サービス、ファイルといったリソースのアクセス権限をユーザ・グループ毎に制御します。データベース
    テーブル、ビューといったデータベースオブジェクト単位で、ユーザ・グループ毎にデータの照会、更新、作成、削除の権限を制御します。アプリケーション
    アプリケーション側で必要に応じてビジネスレベルの権限制御を行います。目的と機能

    データベース側では、テーブルレベルのアクセス制御が仕組みに組み込まれているのは普通ですが、テーブルをさらに行レベルのアクセス制御をかけることは通常サポートされません。

    例えば、各支店の売上データが格納されたテーブルがあるとします。各支店の従業員が所属支店のデータしか参照できないというセキュリティ要件はよくあるものですが、データベース側でカーバできないため、アプリケーション側で何らかの対応をしなければなりません。

    NetWeaver ABAPは、アプリケーションレベルで独自の権限仕組みを導入ことにより、上記のビジネス要件に統合化したソリューションを提供します。

    NetWeaver ABAPの権限制御を利用することにより、以下の機能を実現することができます。

    ユーザ(グループ)毎に各機能の実行可否を制御
    例えば、経理部の人を購買システムの機能を実行できないように権限制御をかけることができます。ユーザ(グループ)毎にアクセスデータ範囲を制御
    例として取り上げられた支店毎の制御をかけることができます。特徴

    NetWeaver ABAPの権限制御は以下の特徴があります。

    できることの積み上げ
    できることのみを定義でき、できないことの定義はできません。これはシンプルという利点もありますが、膨大になりがち、管理が大変になるというデメリットがあります。言語レベルでサポート
    権限チェックするためのコマンド(authority-check) がABAP言語に組み込まれています。構成要素

    Netweaver ABAPの権限コンセプトの構成要素は開発局面と運用局面に分けて整理することができます。

    開発局面
    プログラムを実装する際に、機能のセキュリティ要件を元に、実行時にどうな権限チェックをかけないといけないかを設計して、そのロジックをプログラムに組み込んでおく必要があります。
    このような権限チェックの内容と方法を定義するのは権限オブジェクトという構成要素になります。
    権限オブジェクトはコア要素であり、システムにより一元管理されます。運用局面
    システムを構築する際に、 運用要件を元に、システムの利用者がどんな人いるか、どういうふうに権限をわけないといけないかを設計しておく必要があります。
    このような権限割当の単位を定義するのは権限プロファイルという構成要素になります。
    権限プロファイルに関連機能の権限オブジェクトの権限値が含められますので、機能にどんな権限オブジェクトがあるかを把握しておかなければなりません。
    ECC標準機能ではすでに数千の権限オブジェクトが組み込まれていますので、権限オブジェクトの把握は相当大変な作業になると想像できます。権限オブジェクト

    権限オブジェクトとは、権限制御でチェックしなければならない項目及びチェック方法を示す要素です。 権限オブジェクトの上位要素としては権限クラス、下位要素としては権限項目があります。

    権限クラス
    権限クラスは、権限オブジェクトの論理的な組合せで、たとえばアプリケーション(財務会計、人事管理など) に対応します。権限項目
    権限項目は、権限オブジェクトに構成する項目です。ABAPディクショナリで保存されたデータエレメントトに接続されています。

    権限オブジェクトは、AND で結合された項目を 10 個までグループ゚化します。

    権限オブジェクトが事前にプログラムロジックに組み込まれており、実行時に 実行可能なアクション(データの照会や登録、変更など)及び処理可能なデータの範囲を制御します。

    権限

    権限とは、権限オブジェクトの定義、すなわち、権限オブジェクトの各権限項目の許容値を組合せたものです。 権限により、権限オブジェクト項目値のセットにもとづいて、ECCシステムで特定のアクティビティを実行することができます。 権限を使用することで、権限オブジェクトの項目に対して任意の数の指定値または値範囲を項目に対して指定することができます。また、すべての値を許可したり、空の項目を許容値として許可したりすることもできます。 権限を変更すると、その権限を含む権限プロファイルを持つすべてのユーザが影響を受けます。

    権限プロファイル

    権限プロファイルとは、権限の集合で、ユーザにまとめて権限を割り当てる単位です。権限プロファイルは下記3種類があります。

    生成済権限プロファイル
    生成済権限プロファイルは、ロールからロールの権限データで自動生成される権限プロファイルです。マニュアル権限プロファイル
    マニュアル権限プロファイルとは、 ロールを使わずに明示的に作成される権限プロファイルです複合プロファイル
    複合プロファイルには、任意の数の権限プロファイルが含まれます。各要素の関係

    以下の図で権限コンセプトを構成する各要素の関係を示します。

    ロールの利用

    ロールは厳密的に権限コンセプトの構成要素ではないですが、内部的に生成済権限プロファイルを自動生成するため、権限プロファイルとして利用することができます。 さらに、ロールはユーザメニュ構成を定義する単位にもなりますので、実際のシステム運用ではロールを利用してユーザの権限を管理するはほとんどです。

    ロールは、ユーザをグルーピングする手段として、部署や役職に基づいて設計することが多い。


  • 0 Votes 583 閲覧数


    ユーザ

    ユーザ毎に設定・保持されるデータは、ユーザマスタレコードと呼ばれます。

    ユーザの基本データ

    ユーザの基本データには、アドレスデータ、ログオンデータ、デフォルトデータがあります。

    アドレス
    姓・名や、職務、文書、連絡方法などの情報が含められます。ログオンデータ
    パスワードや有効期限などの情報が含められます。デフォルト
    ログオン言語や、書式(数値、日付、時刻)、スプール制御などの情報が含められます。ユーザパラメータ

    ユーザパラメータによって、SAP項目に初期値が指定されます。項目を指定すると、初期値が自動的に表示されます。項目定義によって、そのエントリをユーザ入力値に置き換えることもできます。 例として以下のユーザパラメータを取り上げます。

    BUK
    会社コードEKO
    購買組織WRK
    プラント

    設定可能なパラメータはすべてシステムテーブルTPARAに登録されています。

    ユーザとロール

    ユーザに単一又は集合ロールを割り当てることができます。ユーザに複数ロールが割り当てられた場合は、結果は論理和になります。

    ユーザと権限プロファイル

    ユーザにマニュアル権限プロファイルを割り当てることができます。ユーザに複数権限プロファイルが割り当てられた場合は、結果は論理和になります。

    ロール

    ロールはユーザをグループ化する手段を提供します。 ロールは権限を割当する単位とするほか、ユーザメニュー構成を定義する単位にもなります。 ロールは、部署や役職に基づいてを設計することが多い。

    ロールの分類

    ロールには単一ロールと集合ロールがあります。 単一ロールには、ユーザの権限データとログオンメニューが含まれます。 集合ロールには、任意の数の単一ロールが含まれます。

    ロールと権限

    単一ロールの権限データから権限プロファイルが自動生成されます。ここの権限プロファイルは生成済権限プロファイルと呼ばれます。

    ツール

    標準機能から以下の権限管理ツールが提供されておいます。

    SU01 ユーザ管理
    ユーザデータの登録、変更PFCG ロール更新
    ロールの登録、変更SUIM ユーザ情報システム


  • 0 Votes 912 閲覧数


    このトピックでは、NetWeaver ABAPの権限チェックの実装を取り上げて説明します。

    権限チェックのタイミング

    権限のチェックは、プログラムレベルのチェックとシステムレベルのチェックと2種類があります。

    プログラムレベルのチェック

    プログラムレベルでのチェックは、プログラムでAUTHORITY-CHECKを明示的に組み込む必要があります。 AUTHORITY-CHECK によって、ユーザに指定されたプロファイルが検索され、AUTHORITY-CHECKに指定された権限オブジェクトの権限をユーザが持っているかどうかが確認されます。検索された権限のいずれかが必要な値に一致する場合は、チェックは成功です。

    システムレベルのチェック

    システムレベルのチェックは、個別にプログラミングする必要がなく、システムより自動的に実施される権限チェックです。トランザクションやレポートプログラムが起動する際に、ユーザが該当機能を実行できる権限をもっているかどうかをシステムよりチェックされます。

    トランザクション起動時

    トランザクションが起動する際に、システムから以下のチェックは順に実施されます。

    トランザクションコードは有効か
    テーブルTSTCチェックトランザクションがシステム管理者によってロックされているか
    テーブルTSTCチェックS_TCODE権限チェック
    ユーザが実行できるトランザクションコード一覧に該当トランザクションコードがはいっていないかをチェックされます。追加権限チェック
    SE93で該当トランザクションに追加権限が割り当てられた場合、それがチェックされます。割当権限チェック
    SU24で該当トランザクションに権限オブジェクトを割り当て且つチェックフラグを設定された場合、それがチェックされますレポートクラスの開始

    レポートに権限クラスを割り当てることによって、追加権限チェックを実行することができます。

    RFC汎用モジュールの呼出

    RFC汎用モジュールがRFCクライアントプログラムまたは他のシステムによって呼び出されると、呼び出されたシステムの権限オブジェクトS_RFC の権限チェックが実行されます。

    権限チェックのカスタマ実装

    権限設計は、業務運用でどこかの場面で何かの権限制御をかけなければならないという要件から始まります。 例として、「販売伝票一覧を出力するレポート処理で、ログオンユーザが権限を持っていない販売エリアの伝票を出力しない」という権限制御を取り上げます。

    権限オブジェクトの定義

    権限オブジェクトV_VBAK_VKOは、例の権限制御を実現できる標準権限オブジェクトです。

    権限クラス権限オブジェクト権限項目SDV_VBAK_VKOVKORG(販売組織)VTWEG(流通チャネル)SPART(製品部門)ACTVT(アクティビティ)権限チェックの実装

    以下の権限チェック処理で、ユーザが権限を持っていない販売エリアのデータが出力対象にならないように制御しております。

    LOOP AT T_VBAK INTO L_VBAK. AUTHORITY-CHECK OBJECT 'V_VBAK_VKO' ID 'VKORG' FIELD L_VBAK-VKORG ID 'VTWEG' FIELD L_VBAK-VTWEG ID 'SPART' FIELD L_VBAK-SPART ID 'ACTVT' FIELD '03'. IF NOT SY-SUBRC IS INITIAL. DELETE T_VBAK. ENDIF.

    ENDLOOP.


  • 0 Votes 364 閲覧数


    このトピックで例をあげてロールの設計と実装を説明します。

    ビジネス要件

    グループ各会社が同じクライアントIDでSAPシステムを共有しています。

    ロールの作成

    ロールの移送


  • 0 Votes 1130 閲覧数


    このトピックでは、権限に関わるシステムテーブルを抜粋して説明します。

    概要 カテゴリ技術名称名称説明ユーザUSR01ユーザマスタレコード基本属性を定義USR02ユーザログオンデータユーザログオンデータを定義USR03ユーザアドレスデータユーザアドレスデータを定義USR04ユーザ権限ユーザに割り当てられた権限プロファイル情報を格納USR05ユーザマスタパラメータIDユーザパラメータ値を格納USR21ユーザ名アドレスキーの割当ユーザのアドレスキー値を格納ADR2電話番号 (アドレス管理)ユーザの電話番号を格納ADR3FAX 番号 (アドレス管理)ユーザのFAX番号を格納ADR6電子メールアドレスユーザの電子メールアドレスを格納ロールAGR_AGRS集合ロール内のロール-AGR_DEFINEロール定義 -AGR_FLAGSロール属性-AGR_HIERロールメユー構造-AGR_1016ロールプロファイル-AGR_1250ロール権限データ(ヘッダ)-AGR_1251ロール権限データ(項目値明細)-AGR_1252ロール権限データ(組織要素)-権限オブジェクトTOBC権限クラス権限クラスを定義TOBJ権限オブジェクト権限オブジェクトと権限オブジェクトの項目構成を定義TACTZ権限オブジェクトごとの有効アクティビティ権限オブジェクトごとの有効アクティビティ権限プロファイルUST10C複合権限プロファイル含められている単一ロールを定義UST10S単一権限プロファイル権限プロファイルの権限名を定義UST12権限プロフィル権限値権限オブジェクト別に権限プロファイル毎の各権限項目値を格納権限(ユーザ)USR10ユーザマスタ権限プロファイル-USR12ユーザマスタ権限値-USR16ユーザ権限用変数の値-権限(トランザクション)TSTCAトランザクションコード権限の値SE93で照会・更新USOBTトランザクション>権限オブジェクトSU22/SU24で照会・更新USOBXUSOBTのチェック用テーブル-USOBT_Cトランザクション>権限オブジェクト(カスタマ)-USOBX_CUSOBT_Cのチェック用テーブル-詳細(ユーザ系)USR01テーブル

    ユーザマスタレコード

     項目一覧 No.PK技術名称名称説明1○BNAMEユーザユーザID2 STCOD開始メニュー-3 SPLD出力デバイス-4 DATFM日付書式-5 DCPFMISOコード-6 LANGU言語- USR02テーブル

    ユーザログオンデータ

     項目一覧 No.PK技術名称名称説明1○BNAMEユーザユーザID2 BCODE初期パスワード-3 USTYPユーザタイプ- USR04テーブル

    ユーザ権限

     項目一覧 No.PK技術名称名称説明1○BNAMEユーザユーザID2 NRPROプロファイル数-3 PROFSプロファイル名リスト- USR05テーブル

    ユーザパラメータ

     項目一覧 No.PK技術名称名称説明1○BNAMEユーザユーザID2 PARIDパラメータID-3 PARVAパラメータ値-

    定義可能なパラメータ名はTPARAテーブルに定義されます。

    詳細(ロール)AGR_DEFINEテーブル

    ロール定義

     項目一覧 No.PK技術名称名称説明1○AGR_NAMEロール名称-2 TEXTテキスト- AGR_FLAGSテーブル

    ロール属性

     項目一覧 No.PK技術名称名称説明1○AGR_NAMEロール名称-2○FLAG_TYPE属性タイプ-3 FLAG_VALUE属性値- AGR_HIERテーブル

    ロールメユー構造 AGR_HIERT

     項目一覧 No.PK技術名称名称説明1○AGR_NAMEロール名称-2○OBJECT_IDメニューID-3 FOLDER親メニューID-4 SORT_ORDERソート順番-5 MENU_LEVELメニューレベル-6 SAP_GUID一意 ID-7 ATTRIBUTES親メニューID-8 SOURCE_AGR色-9 ICONメニューエントリアイコン-10 APPL_ALIASメニューエントリテキスト- AGR_1016テーブル

    ロールプロファイル名称

     項目一覧 No.PK技術名称名称説明1○AGR_NAMEロール-2○COUNTERカウンタID-3 PROFILEプロファイル-4 GENERATED生成済-5 PSTATEバージョン- AGR_1250テーブル

    ロール権限データ(ヘッダ)

     項目一覧 No.PK技術名称名称説明1○AGR_NAMEロール-2○COUNTERカウンタID-3 OBJECT権限オブジェクト-4 AUTH権限値-5 MODIFIEDオブジェクトステータス- AGR_1251テーブル

    ロール権限データ(項目値明細)

     項目一覧 No.PK技術名称名称説明1○AGR_NAMEロール-2○COUNTERカウンタID-3 OBJECT権限オブジェクト-4 AUTH権限値-5 FIELD項目名-6 LOW値-7 HIGH値- AGR_1252テーブル

    ロール権限データ(組織要素) ロールが関連付ける組織(販売組織、購買組織、会社コードなど)の情報を格納します。 利用可能な組織の変数名がUSVARに定義されます。

     項目一覧 No.PK技術名称名称説明1○AGR_NAMEロール-2○COUNTERカウンタID-3 VARBL組織変数名-4 LOW値-5 HIGH値-AGR_USERSテーブル

    ユーザへのロール割当

     項目一覧 No.PK技術名称名称説明1○AGR_NAMEロール-2○UNAMEユーザ-3○FROM_DAT開始日付-4○TO_DAT終了日付-5 COL_FLAG集合ロールからの割当-詳細(権限オブジェクト系)TOBCテーブル

    権限クラス

     項目一覧 No.PK技術名称名称説明1○OCLSS権限クラス- TOBJテーブル

    権限オブジェクト

     項目一覧 No.PK技術名称名称説明1○OBJCT権限オブジェクト名称-2 FIEL1~FIEL0項目名-3 OCLSS権限クラス- TACTZテーブル

    権限オブジェクトごとの有効アクティビティ

     項目一覧 No.PK技術名称名称説明1○BROBJ権限オブジェクト名-2○ACTVTアクティビティ-詳細(権限プロファイル系)UST10Cテーブル

    複合権限プロファイル

     項目一覧 No.PK技術名称名称説明1○PROFN複合プロファイル-2○AKTPSバージョン-3○SUBPROF単一プロファイル-UST10Sテーブル

    単一権限プロファイル

     項目一覧 No.PK技術名称名称説明1○PROFNプロファイル-2○AKTPSバージョン-3 OBJCT権限オブジェクト-4 AUTHユーザマスタ:権限名-UST12テーブル

    権限プロフィル権限値

     項目一覧 No.PK技術名称名称説明1○OBJCT権限オブジェクト-2○AUTHユーザマスタ:権限名-3○AKTPSバージョン-4○FIELD権限項目-5○VON権限項目値-6○BIS権限項目値-詳細(権限(ユーザ)系)USR10テーブル

    ユーザマスタ権限プロファイル

     項目一覧 No.PK技術名称名称説明1○PROFNプロファイル名-2○AKTPSバージョン-3 TYPタイプ-4 NRAUTプロファイル/権限の数-5 AUTHS権限-USR12テーブル

    ユーザマスタ権限値

     項目一覧 No.PK技術名称名称説明1○OBJCT権限オブジェクト-2○AUTHユーザマスタ:権限名-3○AKTPSバージョン-4 VALS権限値-


  • 0 Votes 978 閲覧数


    このトピックでは、移送に関わるシステムテーブルを抜粋して説明します。

    概要

    以下の表でテーブル一覧を示します。

    No.カテゴリ技術名称名称説明1システム構成TCETRAL移送レイヤ移送レイヤの情報を格納2TCERELE移送レイヤの詳細-3TMSCDOM移送ドメイン移送ドメインの情報を格納4TMSCDES宛先宛先の情報を格納5TMSCNFS移送グループ移送ドメインの情報を格納6TMSCSYSシステムシステムの情報を格納7変更管理E070依頼/タスクのヘッダ依頼/タスクのヘッダ情報を格納8E070A依頼の属性依頼の属性情報を格納9E070C依頼/タスクのソース/対象クライアント依頼/タスクのソースクライアントを格納10E070L依頼/タスクの番号割当用索引最後に割り当てれた番号を格納11E071依頼/タスクの明細変更されたオブジェクト情報を格納12E071K依頼/タスクのキーエントリテーブルデータの場合のキー情報を格納13TTOBJECTS翻訳関連に応じた移送オブジェクト-14移送管理TSYIMPSTAT移送依頼インポートステータス-15TMSBUFREQ移送バッファの移送依頼-詳細(システム構成)  TCETRALテーブル

    移送レイヤ、移送レイヤの情報を格納

     項目一覧 No.PK技術名称名称説明1○VERSIONバージョン-2○TRANSLAYER移送レイヤ- TMSCDOMテーブル

    移送ドメイン、移送ドメインの情報を格納

     項目一覧 No.PK技術名称名称説明1○DOMNAM移送ドメイン-2 DOMCTLドメインコントローラ- TMSCDESテーブル

    宛先、宛先の情報を格納

     項目一覧 No.PK技術名称名称説明1○RFCDESRFC宛先-2○LIMBOフラグ-3 RFCTYPE接続タイプ-4 RFCLIBFLG負荷分散-5 RFCHOST対象ホスト-6 RFCSERVサービス-7 RFCCLIENTクライアント-8 RFCUSERユーザ-9 RFCAUTHパスワード-10 DOMNAM移送ドメイン- TMSCNFSテーブル

    移送グループ、移送ドメインの情報を格納

     項目一覧 No.PK技術名称名称説明1○DOMNAM移送ドメイン-2○NFSGRP移送グループ- TMSCSYSテーブル

    システム、システムの情報を格納

     項目一覧 No.PK技術名称名称説明1○DOMNAM移送ドメイン-2○SYSNAMシステム名-3○LIMBOフラグ-4 NFSGRP移送グループ-5 DESADMRFC宛先-6 INSTNOインストール番号-詳細(移送系) E070テーブル

    依頼/タスクのヘッダ

     項目一覧 No.PK技術名称名称説明1○TRKORR依頼/タスク番号-2 TRFUNCTIONタイプ依頼の場合、K(ワークベンチ依頼)やW(カスタマイジング依頼)といった分類が格納されます3 TRSTATUSステータスD(修正可能)、R(リリース済)などがあります4 TARSYSTEM移送対象-5 KORRDEVカテゴリCUST(クライアント依存)、(クライアント非依存)があります6 AS4USER所有者-7 STRKORR上位移送- E070Lテーブル

    CTS: 依頼/タスクの番号割当用索引

     項目一覧 No.PK技術名称名称説明1○LASTNUM識別-2 TRKORR移送/タスク番号-

    E070Lには何番から採番すれば良いのかという情報を保持しています。 開発機を何らかの理由で過去の状態に戻すと、移送依頼番号も、また若い番号から採番されてしまいます。 例えば、KDA0900100 まで採番された状態に戻ると、KDA0900100 から KDA0900200 までは2回繰り返されることになってしまい、それらの移送依頼をリリースしようとすると、移送ディレクトリに存在する過去の移送ファイルと重複してしまうため、エラーになってしまいます。 このような「移送依頼番号の重複」を回避するためには、移送依頼番号の情報を管理しているテーブル E070L の内容を移送依頼番号が重複しないような大きい番号に編集してあげればOKです。 ただ、このテーブルは編集不可に設定されているため、T-cd:SE16 では編集できません。 データベースレベルで直接 SQL を実行して編集します。 update E070L SET TRKORR = 'KDA0900300' WHERE LASTNUM = 'TRKORR';

    E071テーブル

    依頼/タスクのオブジェクトエントリ

     項目一覧 No.PK技術名称名称説明1○TRKORR依頼/タスク番号-2○AS4POS明細行番号-3 PGMIDプログラムID-4 OBJECTオブジェクトタイプ-5 OBJ_NAMEオブジェクト名-6 LOCKFLAGロックステータス-


  • 0 Votes 559 閲覧数


    このトピックでは、リポジトリ情報が格納される各システムテーブルを抜粋して説明します。

    リポジトリ管理技術名称説明主要項目TADIRリポジトリオブジェクトのディレクトリPGMIDプログラムID
    OBJECTオブジェクトタイプ
    OBJ_NAMEオブジェクト名称SRCSYSTEM マスタシステム
    DEVCLASSパッケージ
    MASTERLANGマスタ言語
    COMPONENTソフトウェアコンポーネント ABAPアプリケーション 技術名称説明主要項目TAPLPアプリケーションディレクトリAPPL アプリケーションカテゴリ名KTEXT アプリケーション短文テキスト ABAPディクショナリ 技術名称説明主要項目DD02L DBテーブルTABNAME テーブル名TABCLASS テーブルカテゴリ
    BUFFERED バッファリング
    CONTFLAG 出荷クラスDD08LDBテーブル 外部キーTABNAME テーブル名
    FIELDNAME 項目名CHECKTABLE チェックテーブル
    FRKART 依存度DD05SDBテーブル 外部キー 項目TABNAME テーブル名
    FIELDNAME 項目名
    PRIMPOS 位置FORTABLE外部キーテーブル
    FORKEY外部キー項目DD09LDBテーブル 技術設定TABNAME テーブル名TABKATサイズカテゴリ
    TABARTデータクラス
    PUFFERUNGバッファタイプ
    TRANSPFLAG透過フラグ
    BUFALLOWバッファ可能DD12LDBテーブル 二次索引SQLTABテーブル名
    INDEXNAME索引 IDDD17SDBテーブル 二次索引 項目SQLTABテーブル名
    INDEXNAME索引 ID
    POSITIONテーブル位置FIELDNAME項目名
    DESCFLAG降順DD03LDBテーブル 項目TABNAME テーブル名
    FIELDNAME項目名
    POSITIONテーブル位置KEYFLAGキー項目
    MANDATORY必須項目
    ROLLNAMEデータエレメント
    CHECKTABLEチェックテーブル
    INTTYPE ABAP データ型
    DATATYPEデータ型DD35LSAPテーブル項目 検索ヘルプ割当TABNAME テーブル名
    FIELDNAME項目名SHLPNAME検索ヘルプ名DD36SSAPテーブル項目 検索ヘルプパラメータTABNAME テーブル名
    FIELDNAME項目名
    SHLPFIELD検索ヘルプ ParaSHTYPE割当タイプ
    SHTABLE割当テーブル
    SHFIELD割当項目DARTT技術設定 データクラスDGKAT技術設定 サイズカテゴリDD25LテーブルビューVIEWNAMEビュー名ROOTTAB一次テーブル
    VIEWCLASSビュータイプ
    CUSTOMAUTH出荷クラス
    VIEWGRANT更新ステータス
    GLOBALFLAGテーブル更新DD26Sテーブルビュー 基本・結合テーブルVIEWNAMEビュー名
    TABNAME基本テーブルOBJPOS反復グループ位置DD27Sテーブルビュー項目VIEWNAMEビュー名
    OBJPOS反復グループ位置VIEWFIELDビュー項目
    TABNAME基本テーブル
    FIELDNAME基本項目
    KEYFLAGキー項目
    ROLLNAMEデータエレメント
    RDONLY更新フラグDD28Sテーブルビュー 選択条件CONDNAME選択条件 ID
    POSITION反復グループ位置TABNAMEテーブル名
    FIELDNAME項目名
    NEGATION否定
    OPERATOR演算子
    CONSTANTS定数
    CONTLINE継続行フラグ
    AND_ORDD29LテーブルビューとマッチコードIDの選択条件CONDNAME選択条件 IDVIEWNAMEビュー名
    LINE_CNT反復グループ位置DD01LドメインDOMNAME ドメイン名
    AS4LOCAL有効化ステータスDATATYPE データ型
    LENG 長さ
    DECIMALS 小数点以下桁数
    ENTITYTAB  値テーブル
    CONVEXIT 変換ルーチンDD07Lドメイン値DOMNAME ドメイン名
    AS4LOCAL有効化ステータス
    VALPOS ドメイン値キーDOMVALUE_L  ドメインの値:下限/単一値
    DOMVALUE_H  ドメインの値:上限DD30L検索ヘルプSHLPNAME検索ヘルプ名SELMETHOD選択メソッド
    SELMTYPE選択カテゴリ
    SELMEXIT検索ヘルプ ExitDD32S検索ヘルプ 項目SHLPNAME検索ヘルプ名
    FIELDNAME検索ヘルプ ParaFLPOSITION検索ヘルプ項目位置
    ROLLNAMEデータエレメント
    SHLPINPUT IMPORT param.
    SHLPOUTPUT EXPORT param.
    SHLPSELPOS 選択位置
    SHLPSELDIS 選択表示
    DATATYPE データ型DD31S複合検索ヘルプ 割当SHLPNAME検索ヘルプ名
    SUBSHLP検索ヘルプVIASHLP検索ヘルプ (親)DD33S検索ヘルプ 項目割当SHLPNAME検索ヘルプ名
    FIELDNAME検索ヘルプ Para
    SUBSHLP検索ヘルプ
    SUBFIELD参照パラメータDD25LロックオブジェクトDD26Sロックオブジェクト 二次テーブルDD27S ロックオブジェクト 項目DDLOGバッファ同期DDSYNバッファ同期化のパラメータABAPプログラム技術名称説明主要項目REPOSRCレポートソースコードPROGNAMEプログラム名CLASPGM クラス
    SUBCプログラム Type
    APPL Application
    SECU権限グループ
    DATA Source CodeTLIBG汎用グループTFDIR汎用モジュールFUNCNAME汎用モジュールPNAMEプログラム名
    FMODEモード
    UTASK更新FUPARAREF汎用モジュール(パラメータ)FUNCNAME汎用モジュール
    PARAMETERパラメータ名
    PARAMTYPEパラメータ TypeSTRUCTURE関連する型
    DEFAULTVALデフォルト値
    OPTIONALオプション paramsENLFDIR汎用モジュール(追加属性)FUNCNAME汎用モジュールAREA汎用グループ
    ACTIVE有効
    GENERATED生成済
    FREEDATEリリース日付D020SDynpro 内容PROGプログラム名DNUM  Dynpro番号
    TYPE  Dynproタイプ
    FNUM
    DGRPD021TDynpro キーワードテキストPROGプログラム名
    LANG言語
    FLDN項目名DTXT画面のキーワードテキストVARIDバリアント一覧REPORTレポート名
    VARIANTバリアントVARIS選択画面へのバリアント割当REPORTレポート名
    DYNNR Dynpro 番号
    VARIANTバリアントD342LGUIステータスPROGNAME プログラム名称
    STATUS GUI ステータス
    TYPEロードタイプD347TGUI表題PROGNAMEプログラム名称
    SPRSL言語
    OBJ_CODE表題番号SEOCLASSクラス/インタフェースCLSNAME クラス名称CLSTYPEクラスタイプ
    UUIDSEOCLASSDFクラス/インタフェース定義CLSNAME クラス名称
    VERSIONバージョンCATEGORYカテゴリ
    EXPOSURE可視性
    STATEステータス
    RELEASEリリース
    CLSEMBED埋込可能
    CLSABSTRCT抽象
    CLSFINAL 最終クラスSEOCOMPOクラス/インタフェースコンポーネントCLSNAME クラス名称
    CMPNAMEコンポーネントCMPTYPEコンポーネントタイプ
    MTDTYPEメソッドタイプSEOCOMPODFクラス/インタフェースコンポーネント定義CLSNAME クラス名称
    CMPNAMEコンポーネント
    VERSIONバージョンEXPOSURE可視性
    STATEステータスSEOFRIENDSクラス/インタフェース フレンド属性CLSNAME クラス名称
    REFCLSNAME参照クラス名称
    FRIENDTYPEフレンドタイプ
    VERSIONバージョンSTATEステータスSEOIMPLRELクラス/インタフェース 属性(参照型定義)CLSNAME クラス名称
    CMPNAMEコンポーネント
    VERSIONバージョンREFCLSNAME参照クラス名称
    IRLTYPE関係タイプSEOMETARELクラス/インタフェース スーパークラス・インタフェース定義CLSNAME クラス名称
    REFCLSNAME参照クラス名称
    VERSIONバージョンSTATEステータスステータス
    RELTYPEクラス間の関係タイプ
    RELNAME関係タイプ名SEOREDEFクラス/インタフェース 定義のオーバーライド)CLSNAME クラス名称
    REFCLSNAME参照クラス名称
    VERSIONバージョン
    MTDNAMEメソッド名称MTDABSTRCT抽象
    MTDFINAL Final
    ATTVALUE初期値SEOSUBCOクラス/インタフェース サブコンポーネントCLSNAME クラス名称
    CMPNAMEコンポーネント
    SCONAMEサブコンポーネントCMPTYPEコンポーネントタイプ
    MTDTYPEメソッドタイプSEOSUBCODFクラス/インタフェース サブコンポーネント定義CLSNAME クラス名称
    CMPNAMEコンポーネント
    SCONAMEサブコンポーネント
    VERSIONバージョンLOCKEDロック
    PARDECLTYP宣言レベル
    PARPASSTYP引渡しタイプ
    TYPTYPE型指定SEOTYPEPLSクラス/インタフェース データ型グループ割当CLSNAME クラス名称
    TYPEGROUPタイプグループSHDSVCI画面バリアントSCVARIANT画面バリアントPROGNAMEプログラム
    DYNPRO Dynpro番号SHDSVFVCI画面バリアント: 項目内容SCVARIANT画面バリアント
    FIELDNAME項目名
    STEPLステップループ行FIELDVALUE項目値
    --SHDTVUクライアント依存トランザクションバリアントTCVARIANT トランザクションバリアントTCODE トランザクションコードSHDTVクライアント依存トランザクションバリアントTCODE トランザクションコード
    TCVARIANT トランザクションバリアントSHDTVCIUクライアント非依存トランザクションバリアントTCVARIANT トランザクションバリアントTCODE トランザクションコードSHDTVCIクライアント非依存トランザクションバリアントTCODE トランザクションコード
    TCVARIANT トランザクションバリアントTSTCトランザクションコードTCODEトランザクションコードPGMNAプログラム
    DYPNO Dynpro--WebDynproプログラム技術名称説明主要項目WDY_COMPONENTWeb Dynpro: ComponentCOMPONENT_NAMEコンポーネント名称
    VERSIONプログラムステータス
    TYPEタイプMODULE‗POOL_NAMEモジュールプール名拡張技術名称説明主要項目MODSAP拡張プロジェクト(カスタマEXIT)NAME拡張プロジェクト名称
    構成要素TYPタイプ
    MEMBER拡張名称DEVCLASSパッケージMODACT拡張実装(カスタマEXIT)NAME拡張名
    TYP構成要素タイプ
    MEMBER拡張BADI_SPOTBAdi定義BADI‗NAME BAdi定義名称ENHSPOTNAME拡張スポット名称ENHOBJ拡張オブジェクトENHNAME拡張実装
    VERSIONバージョン
    OBJ_TYPオブジェクトタイプ
    OBJ_NAMEオブジェクト名称
